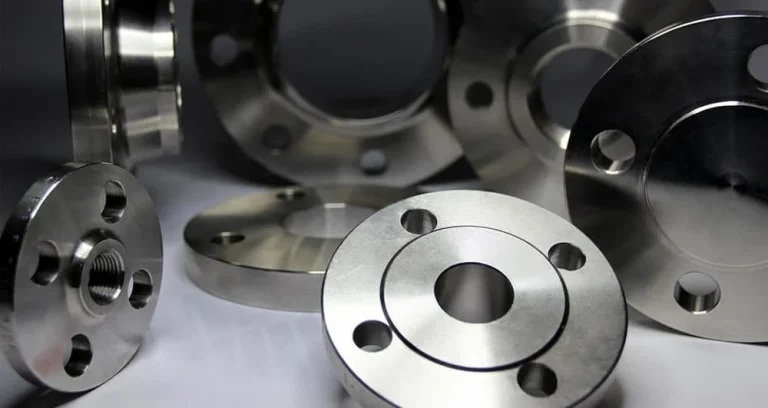

خرید فلنج ساکت ولد از تولید کننده

انواع فیس فلنج ساکت ولد

  • فلنج ساکت ولد FF
  • فلنج ساکت ولد RF
  • فلنج ساکت ولد RTJ

کمپانی زانکو مقاومت استاتیک این فلنج معادل است اما مقاومت فرسودگی آن‌ها 50% بیشتر از فلنج اسلیپون با دو جوش می‌باشد. حتماً باید ضخامت لوله‌ای که قرار است فلنج به آن متصل شود مشخص باشد، تا از ابعاد دهانه فلنج اطمینان حاصل شود. در فلنج ساکت ولد، پیش از جوشکاری باید فضایی بین فلنج یا اتصالات و لوله ایجاد شود.

استاندارد اتصال فلنج

بر اساس استاندارد در ایجاد اتصال پیش از جوشکاری لوله باید در عمیق‌ترین قسمت داخل ساکت قرار بگیرد، سپس تقریباً به اندازه 1.6 میلیمتر از تماس بین انتهای لوله و شانه ساکت دور می‌شود.

هدف از جوش ساکت ولد کاهش تنش باقیمانده در قسمت ریشه جوش است، که ممکن است این تنش در طی سفت شدن جوش رخ دهد. از معایب فلنج ساکت ولد شکافی است که باید ایجاد شود. در سیستم‌های لوله استنلس استیل شکافی که بین لوله و فلنج قرار دارد می‌تواند باعث بروز خوردگی و زنگ زدگی شود. در برخی فرآیندها استفاده از این فلنج مجاز نیست.

دیگر مشخصات فلنج ساکت ولد

فلنج ساکت ولد در داخل بدنه خود دارای یک سوکت است. داشتن سوکت به این معنا است که در داخل فلنج ساکت جوشی، یک برآمدگی وجود دارد که باعث می شود تا از حرکت لوله به سمت جلو جلوگیری کند؛ به عبارت دیگر فلنج ساکت جوشی دارای یک محفظه است که لوله می تواند در درون آن قرار بگیرد.

وجود محفظه یا همان سوکت موجب می شود تا مرکز فلنج و مرکز لوله باهم در یک راستا باشند. این هم راستا بودن باعث می شود تا سیال بتواند به راحتی در محل اتصال لوله و فلنج حرکت کند.

فلنج های ساکت جوشی کاربرد کمتری نسبت به سایر فلنج ها دارند. این فلنج ها دارای آب بندی بهتری نسبت به  هستند. همچنین این فلنج ها اغلب در سایزهای پایین (قطر حداکثر 2 اینچ) استفاده می شوند.

به منظور اتصال فلنج های ساکت ولد با لوله ها نیاز به جوشکاری است. زمانی که لوله در داخل فلنج قرار گرفت، از بیرون تنها یک بار جوشکاری فیلت (Fillet Weld) انجام می شود. یکی از نکاتی که در هنگام جوشکاری فیلت (Fillet Weld) باید بدانیم و باید حتماً رعایت کنیم، ایجاد یک فاصله مشخص بین لوله و قسمت برآمدگی داخل فلنج ساکت جوشی است. در ادامه به بررسی مزیت ها و معایب اتصال ساکت ولد و قیمت فلنج ساکت ولد یا همان فلنج ساکت جوشی پرداخته می شود.

مزایا و معایب فلنج ساکت جوشی

به طور کلی باید بدانید که اتصال ساکت ولد یکی از روش های اتصال لوله و سایر اتصالات است و فلنج ساکت ولد نیز از همین روش اتصال بهره برده اند. زمانی که برای ما، جلوگیری از نشتی یا استحکام سازه اهمیت داشته باشد از اتصال ساکت ولد استفاده می کنیم (فلنج ساکت جوشی نیز دارای استحکام بالایی است). این روش اتصال نسبت به اتصال جوشی، مقاومت خستگی کمتری را دارد.

اتصال های ساکت طبق استاندارد ASTM ساخته و تولید می شوند. در استاندارد ASTM تمام موارد مرتبط با جنس و متریال نوشته شده است. طبق استاندارد ANSI ابعاد، فشار کاری، دما و سایر پارامترهای دیگر مشخص می شود.

همانند روش های دیگر اتصال، روش اتصال ساکت دارای مزیت ها و معایب مختص به خودش است.

به طور مختصر مزایا و معایب این روش را شرح می دهیم.

مزایا

  • در این روش اتصال نیازی به آماده کردن لوله قبل از جوشکاری نداریم.
  • برای در یک راستا قرار دادن لوله و این اتصالات نیازی به خال جوش نداریم زیرا نحوه طراحی آن ها به گونه ای است که لوله ها بعد از قرار گیری در داخل این اتصالات طراز می شوند.
  • از آنجایی که لوله ها از بیرون جوش داده می شوند، فلز مذاب به داخل لوله ریخته نمی شود.
  • آب بندی بسیار مناسبی دارند.
  • هزینه تولید اتصال های ساکت نسبت به اتصالات جوشی کمتر است.

معایب

  • به دلیل اینکه لوله ممکن است انبساط پیدا کند، باید طبق استاندارد ASME B31.1 فاصله مشخصی را بین لوله و قسمت برآمدگی رعایت کرد که به آن، فاصله انبساطی می گویند.
  • فاصله انبساطی باعث می شود تا مواد جامد در این فاصله انباشته شوند یا مواد خورنده به طور مستقیم با فلنج در تماس باشند و فلنج عمر مفید کمتری داشته باشد.

این مزایا و معایب تماماً برای فلنج ساکت جوشی نیز صادق است. علاوه بر این موارد چند مورد دیگر در مورد مقایسه فلنج های ساکت جوشی و اسلیپون وجود دارد که در ادامه به بررسی آن ها می پردازیم.

از تفاوت قابل توجه بین دو فلنج اسلیپون و فلنج ساکت جوشی می توان به موارد زیر اشاره کرد:

  • فلنج های اسلیپون مقاومت خستگی بیشتری دارند.
  • هر دو فلنج دارای مقاومت ایستایی یکسانی هستند.
  • هزینه جوشکاری فلنج های ساکت ولد نسبت به فلنج های اسلیپون گران تر است.
  • فلنج های ساکت جوشی را برخلاف فلنج های اسلیپون نمی توان با تست های رادیوگرافی ارزیابی کرد.

قیمت فلنج ساکت ولد با توجه به نوسان هایی که در بازار است متغیر است و بهتر است قبل از خرید فلنج ساکت جوشی با کارشناسان نیتا تجهیز تماس حاصل فرمایید.

از طرف دیگر باید بدانید که قیمت فلنج اسلیپون از قیمت فلنج ساکت جوشی ارزان تر است اما جوشکاری بیشتری که دارد باعث می شود تا قیمت نهایی فلنج ساکت ولد ارزان تر شود.

ابعاد فلنج ساکت ولد کلاس های مختلف

ابعاد فلنج ساکت ولد کلاس 150

اندازه D X G t B1 B2 T2 Y قطر سوراخ پیچ ها سوراخ ها قطر سوراخ قطر پیچ ها
1.2 89 30.2 35.1 11.2 15.7 22.4 15.7 9.7 60.5 4 15.7 1.2
3.4 99 38.1 42.9 12.7 20.8 27.7 15.7 11.2 69.9 4 15.7 1.2
1 108 49.3 50.8 14.2 26.7 34.5 17.5 12.7 79.2 4 15.7 1.2
117 58.7 63.5 15.7 35.1 43.2 20.6 14.2 88.9 4 15.7 1.2
127 65.0 73.2 17.5 40.9 49.5 22.4 15.7 98.6 4 15.7 1.2
2 152 77.7 91.9 19.1 52.6 62.0 25.4 17.5 120.7 4 19.1 5.8
178 90.4 104.6 22.4 62.7 74.7 28.4 19.1 139.7 4 19.1 5.8
3 191 108.0 127.0 23.9 78.0 90.7 30.2 20.6 152.4 4 19.1 5.8
216 122.2 139.7 23.9 90.2 103.4 31.8 22.4 177.8 8 19.1 5.8
4 229 134.9 157.2 23.9 102.4 116.1 33.3 23.9 190.5 8 19.1 5.8
5 254 163.6 185.7 23.9 128.3 143.8 36.6 23.9 215.9 8 22.4 3.4
6 279 192.0 215.9 25.4 154.2 170.7 39.6 26.9 241.3 8 22.4 3.4
8 343 246.1 269.7 28.4 202.7 221.5 44.5 31.8 298.5 8 22.4 3.4
10 406 304.8 323.9 30.2 254.5 276.4 49.3 33.3 362.0 12 25.4 7.8
12 483 365.3 381.0 31.8 304.8 327.2 55.6 39.6 431.8 12 25.4 7.8
14 533 400.1 412.8 35.1 336.6 359.2 57.2 41.4 476.3 12 28.4 1
16 597 457.2 469.9 36.6 387.4 410.5 63.5 44.5 539.8 16 28.4 1
18 635 505.0 533.4 39.6 438.2 461.8 68.3 49.3 577.9 16 31.8 11.8
20 699 558.8 584.2 42.9 489.0 513.1 73.2 54.1 635.0 20 31.8 11.8
24 813 663.4 692.2 47.8 590.6 616.0 82.6 63.5 749.3 20 35.1

تمامی مقادیر بیان شده به جز اندازه و قطر پیچ ها که بر اساس اینچ بیان شده اند، با واحد میلی متر درج شده اند.

ابعاد فلنج جوشی ساکت ولد کلاس 300

اندازه D X G t B1 B2 T2 Y قطر سوراخ پیچ ها سوراخ ها قطر سوراخ قطر پیچ ها
1.2 95 38.1 35.1 14.2 15.7 22.4 22.4 9.7 66.5 4 15.7 1.2
3.4 117 47.8 42.9 15.7 20.8 27.7 25.4 11.2 82.6 4 19.1 5.8
1 124 53.8 50.8 17.5 26.7 34.5 26.9 12.7 88.9 4 19.1 5.8
133 63.5 63.5 19.1 35.1 43.2 26.9 14.2 98.6 4 19.1 5.8
155 69.9 73.2 20.6 40.9 49.5 30.2 15.7 114.3 4 22.4 3.4
2 165 84.1 91.9 22.4 52.6 62.0 33.3 17.5 127.0 8 19.1 5.8
191 100.1 104.6 25.4 62.7 74.7 38.1 19.1 149.4 8 22.4 3.4
3 210 117.3 127.0 28.4 78.0 90.7 42.9 20.6 168.1 8 22.4 3.4
229 133.4 139.7 30.2 90.2 103.4 44.5 22.4 184.2 8 22.4 3.4
4 254 146.1 157.2 31.8 102.4 116.1 47.8 23.9 200.2 8 22.4 3.4
5 279 177.8 185.7 35.1 128.3 143.8 50.8 23.9 235.0 8 22.4 3.4
6 318 206.2 215.9 36.6 154.2 170.7 52.3 26.9 269.7 12 22.4 3.4
8 381 260.4 269.7 41.1 202.7 221.5 62.0 31.8 330.2 12 25.4 7.8
10 445 320.5 323.9 47.8 254.5 276.4 66.5 33.3 387.4 16 28.4 1
12 521 374.7 381.0 50.8 304.8 327.2 73.2 39.6 450.9 16 31.8 11.8
14 584 425.5 412.8 63.8 336.6 359.2 76.2 41.4 514.4 20 31.8 11.8
16 648 482.6 469.9 57.2 387.4 410.5 82.6 44.5 571.5 20 35.1
18 711 533.4 533.4 60.5 438.2 461.8 88.9 49.3 628.7 24 35.1
20 775 587.2 584.2 63.5 489.0 513.1 95.3 54.1 685.8 24 35.1
24 914 701.5 692.2 69.9 590.6 616.0 106.4 63.5 812.8 24 41.1

تمامی مقادیر در جدول فوق بر اساس میلی متر بیان شده است به جز اندازه و قطر پیچ که بر اساس اینج درج شده اند.

ابعاد فلنج جوشی ساکت ولد کلاس 600

اندازه D X G t B2 T2 Y قطر سوراخ پیچ ها سوراخ ها قطر سوراخ قطر پیچ ها
1.2 95 38.1 35.1 14.2 22.4 22.4 9.7 66.5 4 15.7 1.2
3.4 117 47.8 42.9 15.7 27.7 25.4 11.2 82.6 4 19.1 5.8
1 124 53.8 50.8 17.5 34.5 26.9 12.7 88.9 4 19.1 5.8
133 63.5 63.5 20.6 43.2 28.4 14.2 98.6 4 19.1 5.8
155 69.9 73.2 22.4 49.5 31.8 15.7 114.3 4 22.4 3.4
2 165 84.1 91.9 25.4 62.0 36.6 17.5 127.0 8 19.1 5.8
191 100.1 104.6 28.4 74.7 41.1 19.1 149.4 8 22.4 3.4
3 210 117.3 127.0 31.8 90.7 46.0 20.6 168.1 8 22.4 3.4
229 133.4 139.7 35.1 103.4 49.3 22.4 184.2 8 25.4 7.8
4 273 152.4 157.2 38.1 116.1 53.8 23.9 215.9 8 25.4 7.8
5 330 189.0 185.7 44.5 143.8 60.5 23.9 266.7 8 28.4 1
6 356 222.3 215.9 47.8 170.7 66.5 26.9 292.1 12 28.4 1
8 419 273.1 269.7 55.6 221.5 76.2 31.8 349.3 12 31.8 11.8
10 508 342.9 323.9 63.5 276.4 85.9 33.3 431.8 16 35.1
12 559 400.1 381.0 66.5 327.2 91.9 39.6 489.0 20 35.1
14 603 431.8 412.8 69.9 359.2 93.7 41.4 527.1 20 38.1 13.8
16 686 495.3 469.9 76.2 410.5 106.4 44.5 603.3 20 41.1
18 743 546.1 533.4 82.6 461.8 117.3 49.3 654.1 20 44.5 15.8
20 813 609.6 584.2 88.9 513.1 127.0 54.1 723.9 24 44.5 15.8
24 940 717.6 692.2 101.6 616.0 139.7 63.5 838.2 24 50.8 17.8

تمامی مقادیر در جدول فوق بر اساس میلی متر بیان شده است به جز اندازه و قطر پیچ که بر اساس اینج درج شده اند.
